青石圆锥破碎机

青石简介

青石是地壳上分布广泛的白色或灰色沉积岩，是大自然中常见的岩石。由于青石具有耐磨、耐风化、自然储量大、环保等优势，被广泛应用于建筑建材等领域，是目前建筑行业理想的材料之一。

我国青石资源丰富，具有很好的开发利用价值，青石破碎常选用青石圆锥破碎机，由红星机器专业技术人员研制的青石圆锥破碎机更具针对性破碎效果，青石中细碎破碎效果好，高产、效能高、节能、环保，下面红星机器为您简要介绍这款青石圆锥破碎机。

青石圆锥破碎机图片

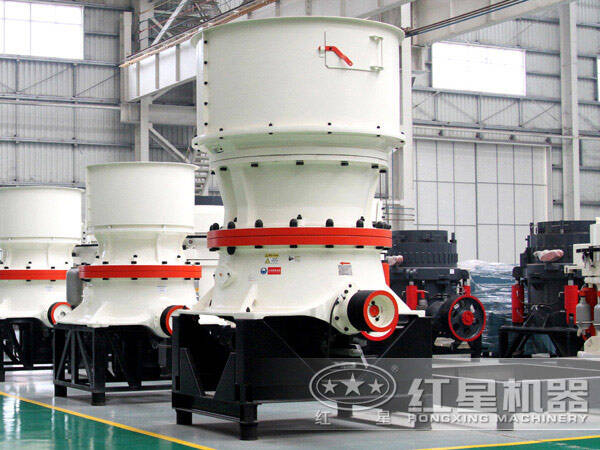

青石单缸圆锥破碎机

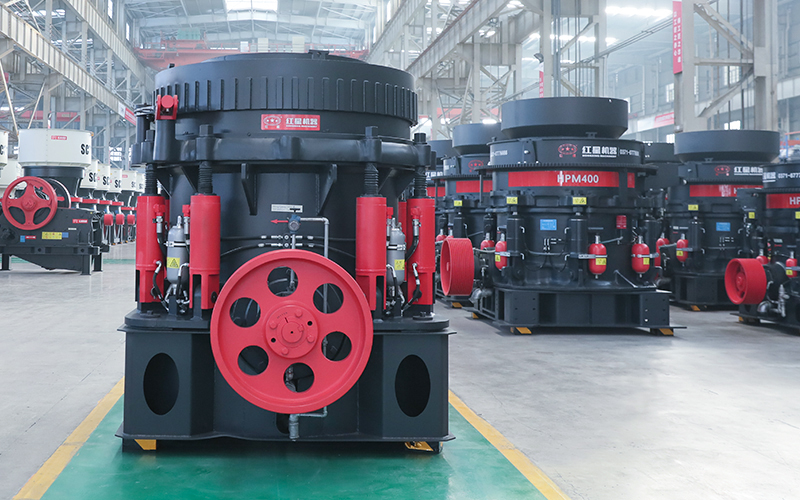

青石多缸液压圆锥破碎机

青石弹簧、液压圆锥破碎机

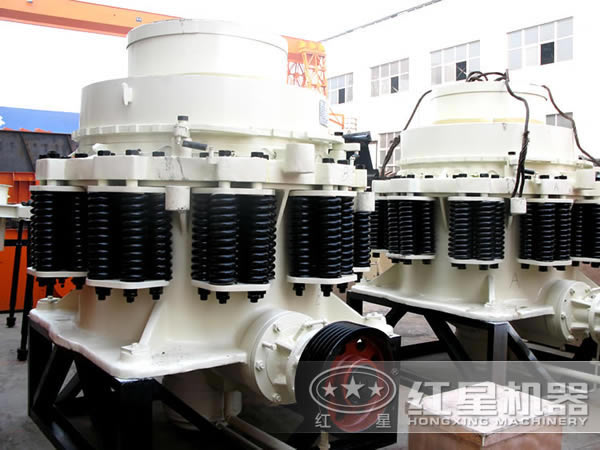

青石弹簧圆锥破碎机

青石圆锥破碎机工作原理

由定锥和动锥所组成的青石圆锥破碎机在工作时，电动机发电驱动水平轴进行旋转，并带动偏心轴运动，进而使动锥作圆锥形旋转运动。在这一运动过程中，动锥会不间断的接近或远离定锥，从而使圆锥破内腔中的青石受到冲击与挤压而产生破碎。然后通过传动装置将破碎后的青石传送至破碎腔中向下排出。与此同时，圆锥破偏心轴套会带动动锥下方的下腔套运动，而固定在主轴上的上腔会随着下腔的运动而运动，进而带动主轴转动，主轴转动又会进一步使偏心套转动。这一环节动锥既作自转运动又作围绕破碎机中线旋转运动。运动形成的球面中心是整个破碎机中线与破碎锥轴线的交点，而两者之间的夹角即为进动角，这说明动锥运动可以视为定点旋转运动，即破碎腔内的青石在轧臼壁不断的挤压作用下而被破碎。

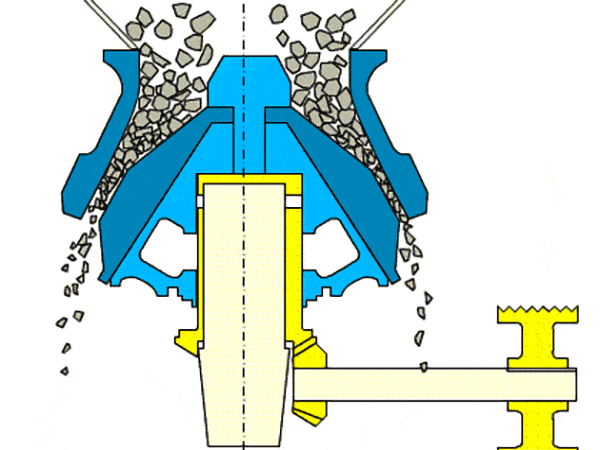

青石圆锥破碎机工作原理图

青石圆锥破碎机主要结构

通常青石圆锥破碎机主要由机架、动锥、偏心轴、轴承等构件组成。

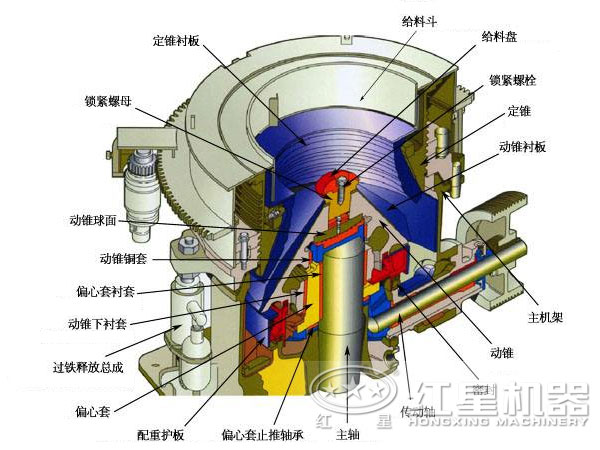

青石圆锥破碎机结构图

青石圆锥破碎机技术优势

1、结构简单，操作维护检修方便。该设备吸取了传统圆锥破碎机的优点，摒弃了不足；采用坚固的闭合封闭结构，移动部件少，抗冲击和抗波动能力强。

2、横梁座孔内无自由运动的锥形套，而是安装一个固定不动的铸铁套，内孔形状呈上下两锥面。

3、动锥排矿口的调整不需人工检侧，只操纵升降按钮，观察数字显示器即可。这既便于运行操作，同时又能显示动锥衬套和衬板在生产期间的磨损量，为更换磨损件提前提供信息。

4、偏心套的安装是从机座的底部向上装配，大齿轮的底平面支撑旋转。在机座的中孔和偏心轴的内孔各安装一铜套，解决了在生产运行中巴氏合金经常破裂需修补加工的难题。

5、将稀油站、液压站设计为一整体，结构紧凑，运行直观，稀油站在供油管道上井设有油流计，监视供油量变化。

6、青石圆锥破碎机的处理量大，生产过程中矿料均匀地布满整个破碎腔，使矿料受到挤压、碰撞、冲击等作用实现“层压破碎”，减少了动、定锥等部件的磨损，延长了衬板的使用寿命。

7、自动控制程度高，减轻了工作人员的劳动强度，提高了设备的运转率。

8、安装的油箱仪表检测系统能够实现温度、过铁过载、油流等的全面监测，能有效避免主机发生重大安全事故。

9、青石圆锥破碎机采用新型减震设计，使得工作噪音大大降低，对周围环境和职工健康危害减小。

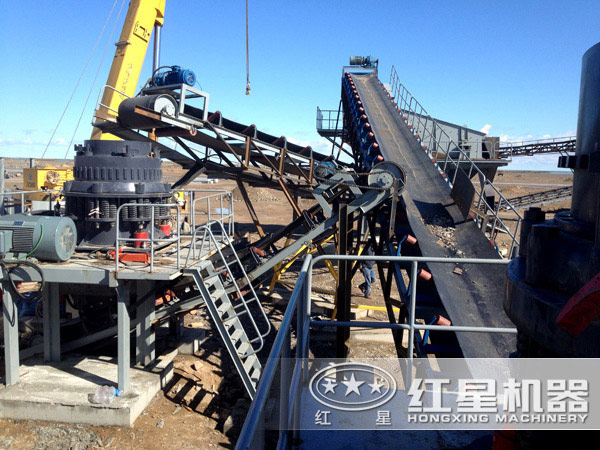

河北青石圆锥破碎机工作现场

青石圆锥破碎机技术参数

规格	型号	破碎锥大端直径 (mm)	最大给料尺寸 (mm)	排料口宽度 (mm)	处理能力 (t/h)	电动机功率 (kw)	总重量（t）	外形尺寸（长×宽×高） （mm）
Φ600	PYB600	600	65	12-25	40	8P 30	5	2234×1370×1675
	PYD600		35	3-13	12-23		5.5	2234×1370×1675
Φ900	PYB900	900	115	15-50	50-90	8P 55	11.2	2692×1640×2350
	PYZ900		60	5-20	20-65		11.2	2692×1640×2350
	PYD900		50	3-13	15-50		11.3	2692×1640×2350
Φ1200	PYB1200	1200	145	20-50	110-168	8P 110	24.7	2790×1878×2844
	PYZ1200		100	8-25	42-135		25	2790×1878×2844
	PYD1200		50	3-15	18-105		25.3	2790×1878×2844
Φ1750	PYB1750	1750	215	25-50	180-360	8P 160	50.3	3910×2894×3809
	PYZ1750		185	10-30	80-210		50.3	3910×2894×3809
	PYD1750		85	5-13	60-180		50.2	3910×2894×3809
Φ2200	PYB2200	2200	300	30-60	420-700	8P 280-260	80	4622×3302×4470
	PYZ2200		230	10-30	130-410		80	4622×3302×4470
	PYD2200		100	5-15	80-200		81.4	4622×3302×4470

综上可知，红星机器生产的这款青石圆锥破碎机优势明显，具有很好的市场前景，而且该款青石圆锥破碎机价格低廉，受到了很多用户的青睐，河南红星机器拥有雄厚的技术实力，欢迎有意向的用户来我公司考察选购，选购电话热线：0371-67772626。

河南红星机器青石圆锥破碎机厂家地址：河南省郑州市高新区檀香路8号。
