水泥磨介绍

水泥磨是主要的水泥设备之一，是物料被破碎之后，再进行粉碎的关键设备，在水泥生产线、水泥生产工艺流程中起着比较重要的作用。

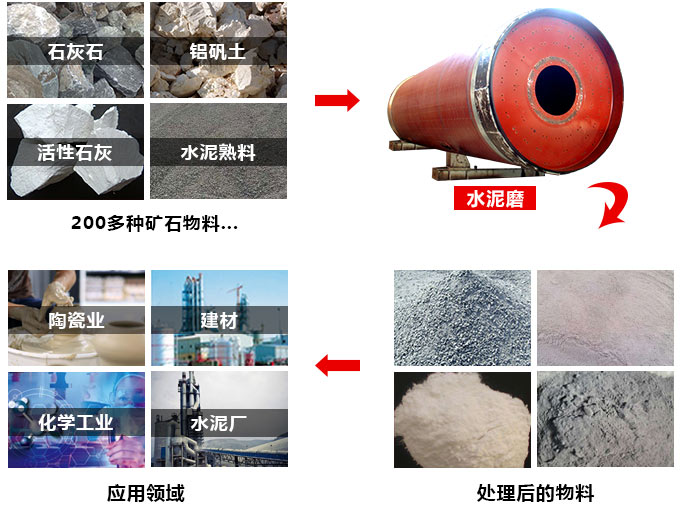

水泥磨用途

水泥磨广泛应用于水泥、硅酸盐制品、新型建筑材料、耐火材料、化肥、黑色与有色金属选矿等生产行业，对各种矿石和其它可磨性物料进行干式或湿式粉磨。

水泥磨图片

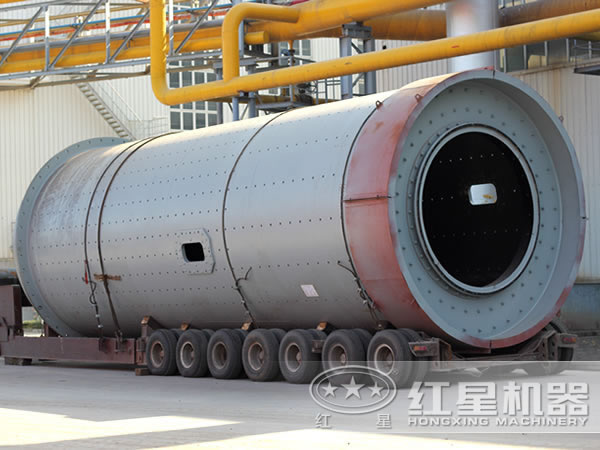

水泥磨图片

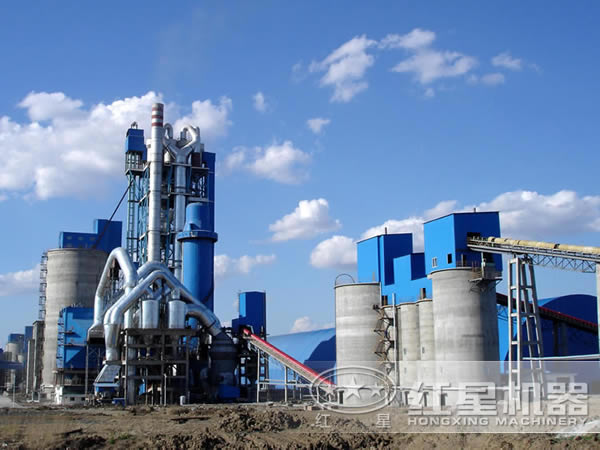

水泥设备

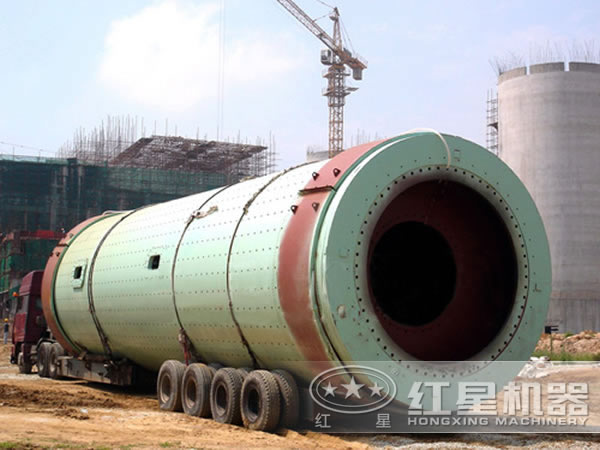

水泥磨设备图片

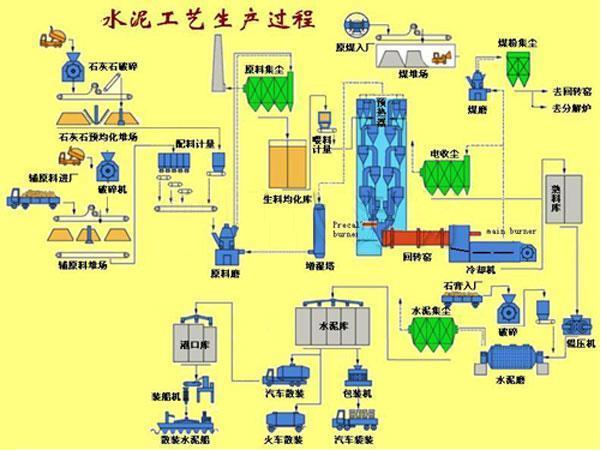

水泥生产工艺流程图

水泥磨案例现场

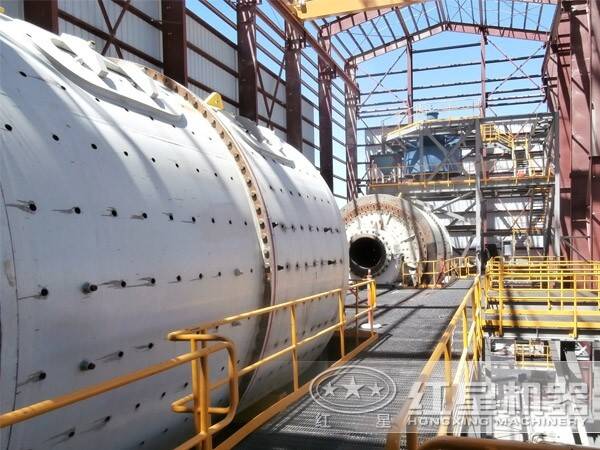

水泥磨案例现场

水泥设备性能特点

水泥磨由给料部、出料部、回转部、传动部（减速机、小传动齿轮、电机、电控）等主要部分组成。中空轴采用铸钢件，内衬可拆换，回转大齿轮采用铸件滚齿加工，筒体内镶有耐磨衬板，具有良好的耐磨性。本水泥设备运转平稳，工作可靠。根据物料及排矿方式，可选择干式水泥磨和湿式格子型水泥磨。

水泥磨工作原理

物料由进料装置经入料中空轴螺旋均匀地进入磨机第一仓，该仓内有阶梯衬板或波纹衬板，内装不同规格钢球，筒体转动产生离心力将钢球带到一定高度后落下，对物料产生重击和研磨作用。物料在第一仓达到粗磨后，经单层隔仓板进入第二仓，该仓内镶有平衬板，内有钢球，将物料进一步研磨，粉状物通过卸料箅板排出，完成粉磨作业。

水泥磨工作现场图片

水泥磨工作现场图片

水泥磨技术参数

产品规格(m)	磨机形式	传动形式	减速机		电机功率(kw)	生产能力(t/h)	总重量(t)
产品规格(m)	磨机形式	传动形式	型号	速比	电机功率(kw)	生产能力(t/h)	总重量(t)
φ1.83×7	开流	边缘	ZD60	4.5	245	6.5-8	43.8
φ2.2×7.5	开流	边缘	ZD70	5	380	8-10	64.8
φ2.2×11	开流	边缘	D110	35.5	630	12-13	104.6
φ2.2×13	开流	边缘	D110	35.5	630	16-18	114
φ2.4×13	开流	边缘	D110	35.5	800	20-23	130.6
φ2.6×13	开流	边缘	MFY100	19.5	1000	28-32	158
φ3×9	圈流	边缘	D125	41.2	1000	28-36.5	167
φ3×11	圈流	边缘	D140	42.8	1250	36-47	180
φ3.2×13	开流	边缘	D140	36.5	1600	45-50	225
φ3.5×13	圈流	边缘	JDX1000	5.84	2000	60-65	275
φ3.8×13	开流	中心	MFY250	16.5	2500	60-62	320
φ4.2×13	开流	中心	JQS3550	15.6	3530	85-87	380
φ4.6×14	圈流	中心	JSI160-C	14.6	4200	120-135	485
