螺旋分级机

螺旋分级机介绍

螺旋分级机实拍视频

螺旋分级机是选矿的设备之一，借助固体颗粒的比重不同，因而在液体中沉淀的速度不同的原理，进行机械分级的一种设备。螺旋分级机应用于处理冲积砂矿，尤其适合于有用矿物单体解离度高而且呈扁平状者。螺旋分级机简称分级机。 分级机主要有高堰式单螺旋和双螺旋、沉没式单螺旋和双螺旋四种分级机。

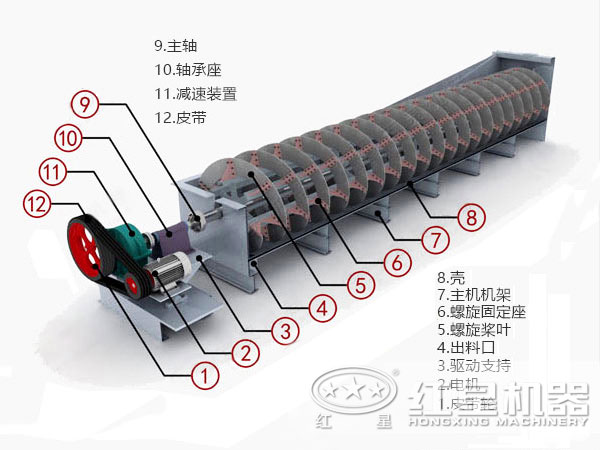

螺旋分级机主要由传动装置、螺旋体、槽体、升降机构、下部支座（轴瓦）和排矿阀组成。

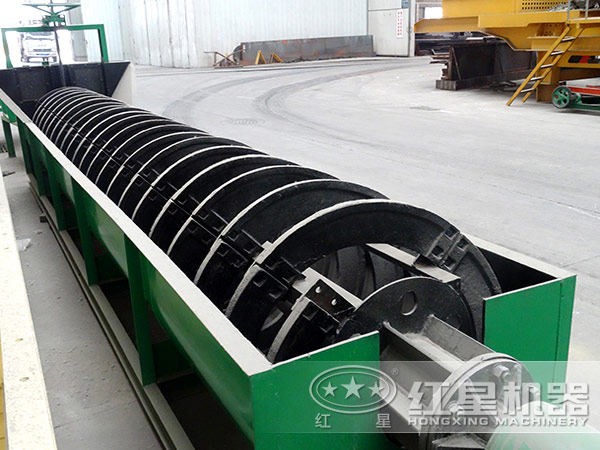

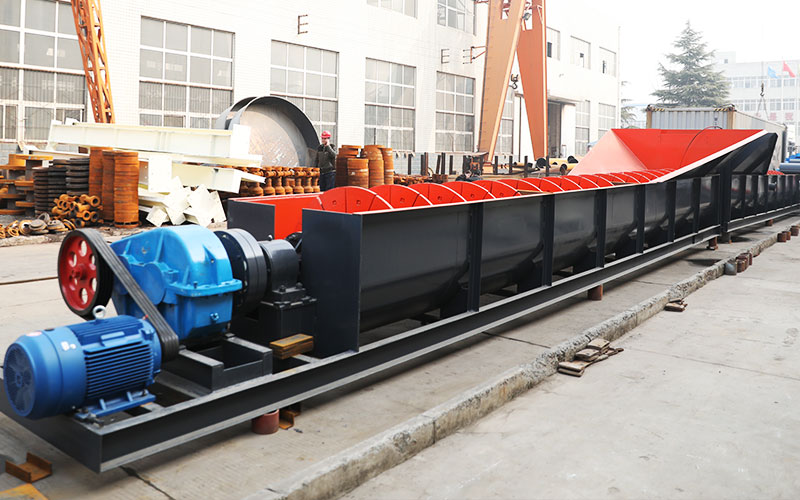

螺旋分级机图片

螺旋分级机图片

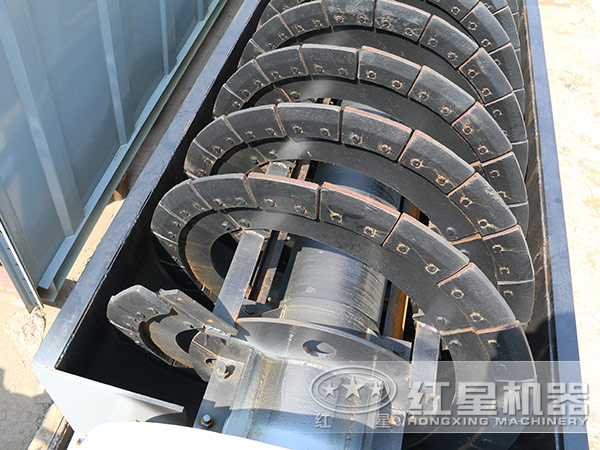

螺旋分级机的叶片

单螺旋分级机图片

双螺旋分级机图片

螺旋分级机性能特点

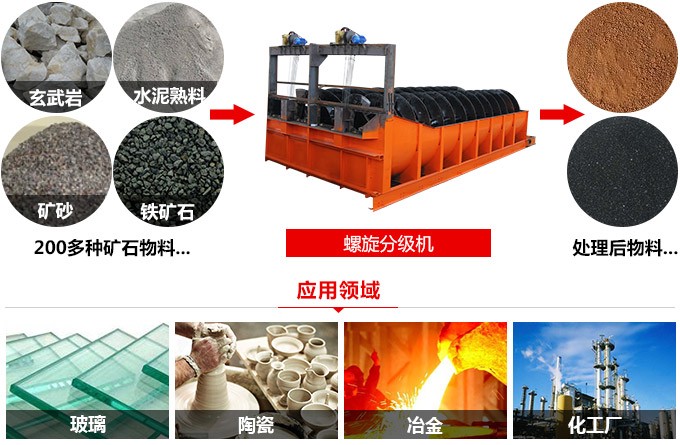

1、螺旋分级机分级机广泛适用于选矿厂中与球磨机配成闭路循环程分程分流矿沙，或用在重力选矿厂中来分级矿砂和细泥，及金属选矿流程中对矿浆进行粒度分级，及洗矿作业中的脱泥、脱水等作业。

2、螺旋分级机采用变频控制技术，操作更简洁，瓦片内衬，维修率非常低。

3、石粉质量易于控制，细度调整方便、灵活、可靠，0-0.75mm石粉含量在2%-15%之间可调。

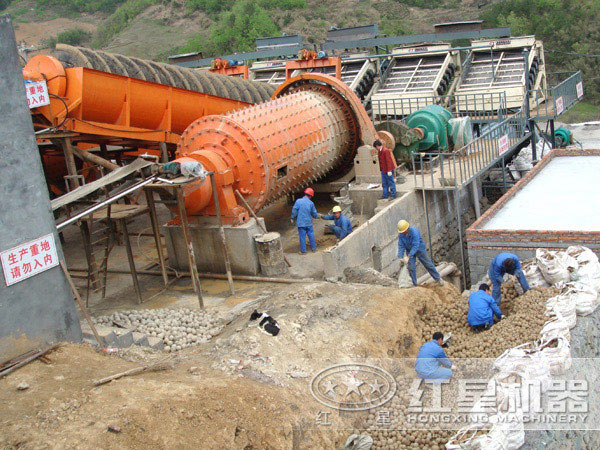

螺旋分级机工作现场图片

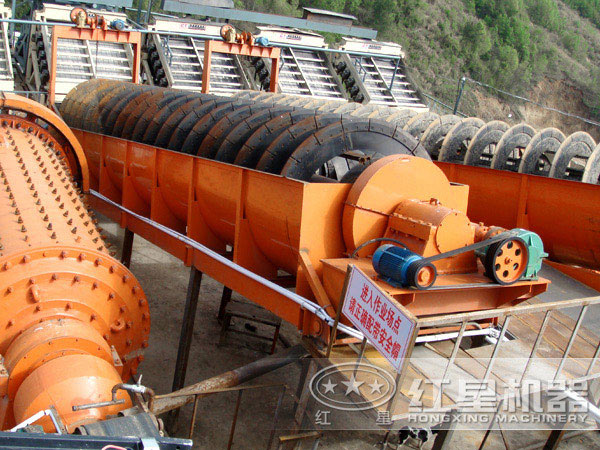

山东客户螺旋分级机工作现场

螺旋分级机工作原理

该机工作时分级机是借助于固体粒大小不同，比重不同，因而在液体中的沉降速度不同的原理，细矿粒浮游在水中成溢流出，粗矿粒沉于槽底，由螺旋推向上部排出，来进行机械分级的一种分级设备，能把磨机内磨出的料粉级于过滤，把粗料利用螺旋片旋片旋入磨机进料口，把过滤出的细料从溢流管子排出，底座采用槽钢，机体采用钢板焊接而成，螺旋轴的入水头、轴头、采用生铁套，耐磨耐用，提升装置分电动和手动两种。

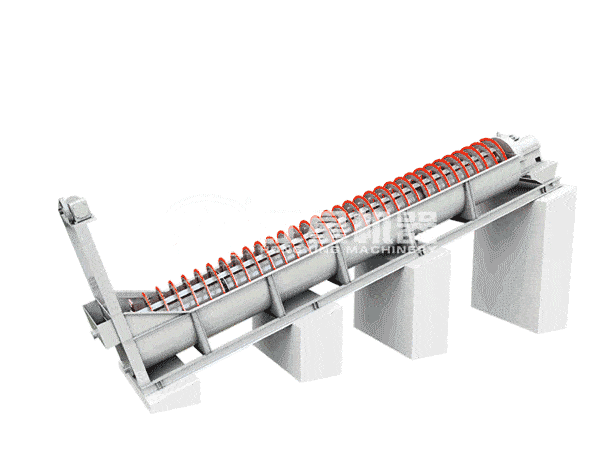

螺旋分级机工作原理图

螺旋分级机价格_厂家现货供应

选购一台螺旋分级机价格多少，通常在十几到几十万元左右不等，其型号选择不同，价格也不一样，同时厂家选对了，就更划算，欢迎随时在线咨询，获取详细数值，直销厂家现货供应，享更多优惠，有技术经理为您解答，及更多相关资讯。

红星机器建厂四十多年，拥有26万平方米专业厂房，不断打磨自身生产工艺，也有完善出厂制度，保质保量、及时有效交付每一笔订单，技术人员到厂培训指导、免费安装、调试等一系列服务，并支持“到厂参观”，有专车免费接待，期待您的莅临！

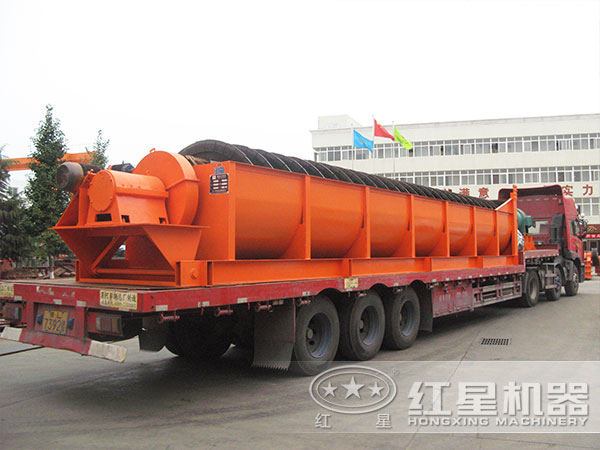

螺旋分级机设备发货

螺旋分级机生产厂家：河南红星矿山机器有限公司

螺旋分级机厂家地址：河南省郑州市高新区檀香路8号

螺旋分级机价格咨询电话：0371-67772626

螺旋分级机型号参数

型号	螺旋直径(mm)	水槽长度(mm)	螺旋转速(r/min)	处理量（t/d）		电动机功率（kw）		外形尺寸（mm≤）			总重（t）
				按返砂	按溢流	传动用	升降用	长	宽	高
FG-3	300	3000	12-30	80-150	20	1.1	----	3850	490	1140	0.7
FG-5	500	4500	8-12.5	135-210	32	1.1	----	5430	680	1480	1.9
FG-7	750	5500	6-10	340-570	65	3	----	6720	980	1820	3.1
FG-10	1000	6500	5-8	675-1080	110	5.5	----	7590	1240	2380	4.9
FC-10		8400		675-1080	85	7.5	----	9600	1240	2680	6.2
FG-12	1200	6500	4-6	1170-1870	155	7.5	2.2	8180	1570	3110	8.5
FC-12		8400		1170-1870	120	7.5	2.2	10370	1540	3920	11.0
2FG-12		6500		2340-3740	310	15	4.4	8230	2790	3110	15.8
2FC-12		8400		2340-3740	240	15	4.4	10370	2790	3920	17.6
FG-15	1500	8300	4-6	1830-2740	235	7.5	2.2	10410	1880	4080	12.5
FC-15		10500		1830-2740	185	7.5	2.2	12670	1820	4890	16.8
2FG-15		8300		2280-5480	470	15	4.4	10410	3390	4080	22.1
2FC-15		10500		2280-5480	370	15	4.4	12670	3370	4890	30.7
FG-20	2000	8400	3.6-5.5	3290-5940	400	11-15	3	10790	2530	4490	20.5
FC-20		12900		3210-5940	320	11-15	3	15610	2530	5340	28.5
2FG-20		8400		7780-11880	800	22-30	6	11000	4600	4490	35.5
2FC-20		12900		7780-11880	640	22-30	6	15760	4600	5640	48.7
FG-24	2400	9130	3.67	6800	580	15	3	11650	2910	4970	26.8
FC-24		14130		6800	490	18.5	4	16580	2930	7190	41.0
2FG-24		9130		13600	1160	30	6	12710	5430	5690	45.8
2FC-24		14130		13700	910	37	8	17710	5430	8000	67.9
2FG-30	3000	12500	3.2	23300	1785	40	8	16020	6640	6350	73.0
2FC-30		14300		23300	1410	----	----	17091	----	8680	84.8
