三回程烘干设备简介

三回程烘干机即效能高组合式三筒烘干机。其总体结构是由三个环环相扣的锥筒按照不同的方向与顺序焊接而成，这种特殊的结构形式决定其产量的大小，所以这种新型烘干机也叫三回程烘干机。

三回程烘干机

三回程烘干机主要用于烘干一定湿度范围内颗粒物料，如干粉砂浆行业所用的黄砂、铸造行业用的各种规格型砂；建材水泥行业用的高炉矿渣；小粒度粘土，化工行业用于不起化学变化、不怕高温及烟尘弄脏的小颗粒物料。根据不同行业对烘干后物料终水份要求，烘干后的物料含水量可以达到1—0.5%以下。

三回程烘干设备图片

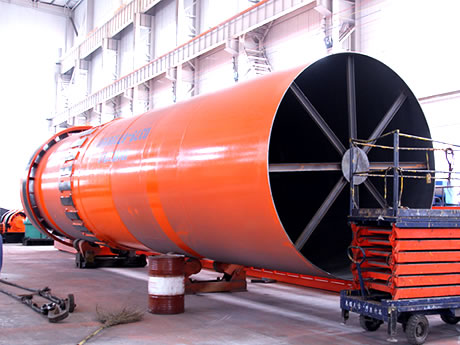

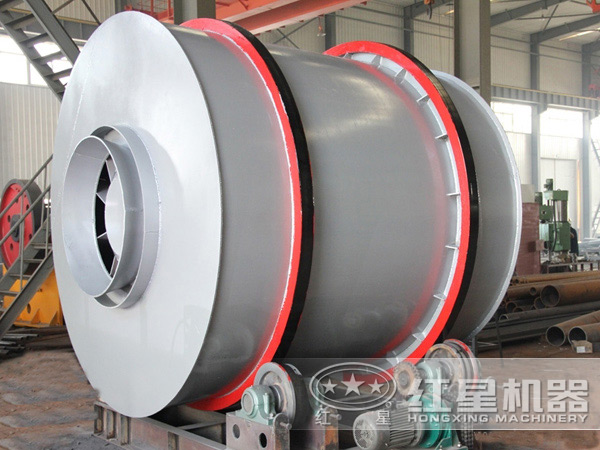

三回程烘干机多型号

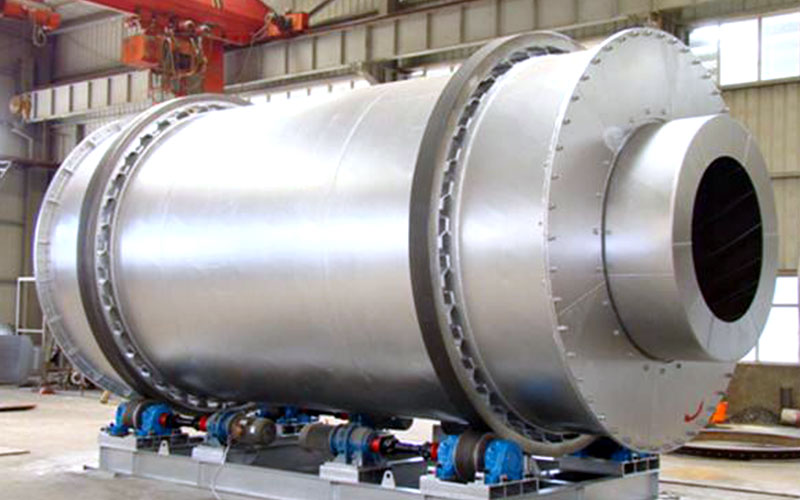

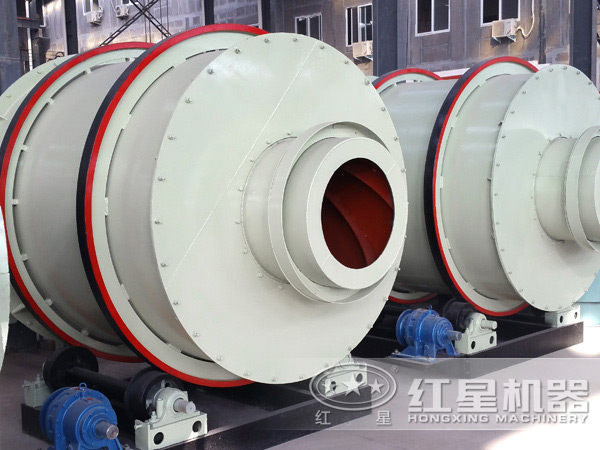

三回程烘干机厂家

三回程烘干设备特点

1、设备投资是国外进口产品的20%，采用耐磨锰板制造，比普通钢板耐磨3-4倍。

2、物料初水分15%，终水分确保0.5-1%以下，是水泥厂矿渣粉，干粉砂浆生产线等各种烘干工程必选产品。

3、比传统单筒烘干机提高热效率达40%以上。

4、燃料可适用白煤、烟煤、煤矸石、油、汽；能烘20-40mm以下块料、粒料、粉状物料。

5、比单筒烘干机减少占地面积60%左右；土建投资降低60%左右，安装方便。

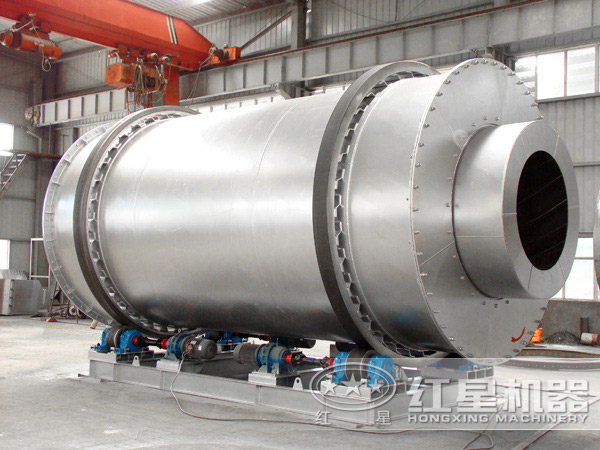

三回程烘干机厂家

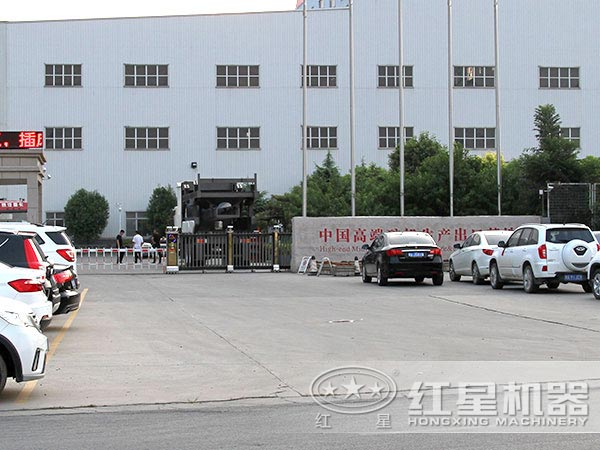

三回程烘干机厂区大门

三回程烘干机价格

三回程烘干机价格一般在10-30万左右不等，因为不同型号设备所需生产成本也有差异，所以存在差价问题，具体三回程烘干机价格，用户可直接通过在线询价获取，红星机器作为直销厂家，拥有经验丰富的专业技术人员，高标准、智能化生产车间，在质量可靠的前提下，不仅价格更优惠，还拥有大量现货，让您购机不用等，欢迎随时来厂参观考察！

三回程烘干设备内部烘干区域结构

1、一级烘干区使用顺流高温烘干，在高湿度状态下，经过进口温度430℃(可高达600℃)，刹那间和物料进行热传质交流，除掉大多数水份，确保了物料的热值不发生改变；

2、二级烘干区是用逆流烘干，室温300℃，为高产除水区，在反转烘干过程中，确保了物料敏捷枯燥；

3、三级烘干区为正常烘干区，室内温度120℃-210℃，是使用滚筒内的破碎设备，重复拉扯、碰击、撒落，顺流烘干；

4、四级烘干区是靠引风效果下呈负压的高温热气流扫除水份，为高排气区，室温60℃-80℃；

物料的烘干是一级一级进行的，经过以上操作使物料在烘干后比烘干前热值添加，水份枯燥在0.8%以内，真实起到节能降耗之成效。

三回程烘干机的全新节能技术

三回程烘干机采用欧洲全新节能技术——镶钳式结构。内筒、中筒及外筒形成一个自保温结构体。同时滚筒外包保温材料及不锈钢板，进一步减少散热损失。提高热效率。特殊的热工设计理念，消除风洞热量损耗，增加热交换面积和单位容积蒸发强度，节能效果佳。符合国际创建环境友好型，资源节约型社会的政策，是替代传统烘干设备的环保节能型产品。三回程烘干机物料烘干效果好，容易实现自动化控制，操作人员少。

三回程烘干设备技术参数

规格（m）（直径×长度）	筒体容积（m³）	生产能力（t/h）	安装斜度（%）	最高进气温度（℃）	主电动机（kw）	总重量（t）
Φ1.2×8.0	9.0	1.9-2.4	3-5	700-800	7.5	9
Φ1.2×10	11.3	2.4-3.0	3-5	700-800	7.5	11
Φ1.5×12	21.2	4.5-5.7	3-5	700-800	15	18.5
Φ1.5×14	24.7	5.3-6.6	3-5	700-800	15	19.7
Φ1.5×15	26.5	5.7-7.1	3-5	700-800	15	20.5
Φ1.8×12	30.5	6.5-8.1	3-5	700-800	18.5	21.5
Φ1.8×14	35.6	7.6-9.5	3-5	700-800	18.5	23
Φ2.2×12	45.6	9.7-12.2	3-5	700-800	22	33.5
Φ2.2×14	53.2	11.4-14.2	3-5	700-800	22	36
Φ2.2×16	60.8	13.0-16.2	3-5	700-800	22	38
Φ2.4×14	63.3	13.5-16.9	3-5	700-800	37	45
Φ2.4×18	81.4	17.4-21.7	3-5	700-800	37	49
Φ2.4×20	90.4	19.3-24.1	3-5	700-800	45	54
Φ2.4×22	99.5	21.2-26.5	3-5	700-800	45	58
Φ2.6×24	127.4	27.2-34.0	3-5	700-800	55	73
Φ3.0×20	141.3	30.1-37.7	3-5	700-800	75	85
Φ3.0×25	176.6	37.7-47.1	3-5	700-800	75	95
Φ3.2×25	201	42.9-53.6	3-5	700-800	90	110
Φ3.6×28	285	60.8-76.0	3-5	700-800	160	135

间接传热烘干机

筒径×筒长项目	外筒内径（mm）	内筒内径（mm）	筒体长度（m）	筒体容积（m³）	筒体斜度	扬料板型式	最高进气温度（℃）	外形尺寸（m）
Φ1.5×15m	1500	500	15	20.27	3-5%	升举式	850	16.2×2.7×2.7
Φ1.5×17m			17	22.97				18.2×2.7×2.7
Φ1.5×19m			19	25.68				20.0×2.9×2.9
Φ1.8×21m	1800	650	21	35.91	3-5%	升举式	850	22.5×2.7×2.7
Φ1.8×23m			23	39.33				24.5×2.9×2.9
Φ1.8×25m			25	42.75				26.5×2.9×2.9
Φ2.2×21m	2200	800	21	58.10	3-5%	升举式	850	----
Φ2.2×23m			23	63.61
Φ2.2×25m			25	69.15
