XJK型浮选机的结构及工作原理详解

在我国的浮选厂中，XJK型浮选机是一种使用广泛的机械搅拌式浮选机，它又被称为矿用机械搅拌式浮选机，属于一种带辐射叶轮的空气自吸式机械搅拌浮选机。

它具有充气量大，生产能力较大，维修方便等优点。本文主要介绍其结构和工作原理。

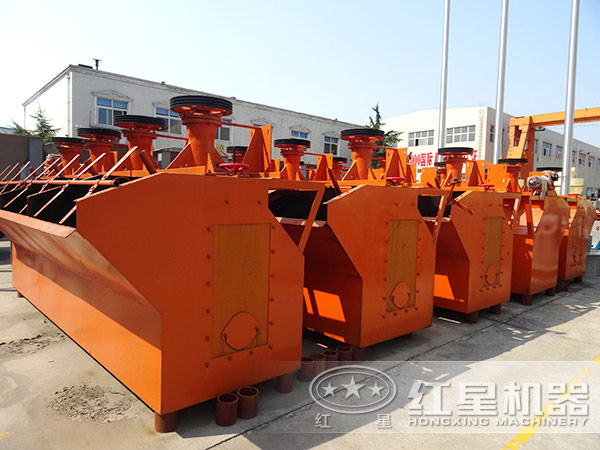

这种浮选机由两个槽子构成一个机组，第一槽（带有进浆管）为抽吸槽或称吸入槽，第二槽（没有进浆管）为自流槽或称直流槽。

在第一槽与第二槽之间设有中间室。叶轮安装在主轴的下端，主轴上端有皮带轮，通过电机带动旋转。空气由进气管吸入。每一组槽子的矿浆面用闸门调节。

叶轮上方装有盖板和空气筒（或称竖管），此空气筒上开有孔，用以安装进浆管，中矿返回管或作矿浆循环之用，其孔的大小，可通过拉杆进行调节。

叶轮是用生铁铸成的圆盘，上面有6个辐射状叶片。在叶轮上方5~6mm处，装有盖板。

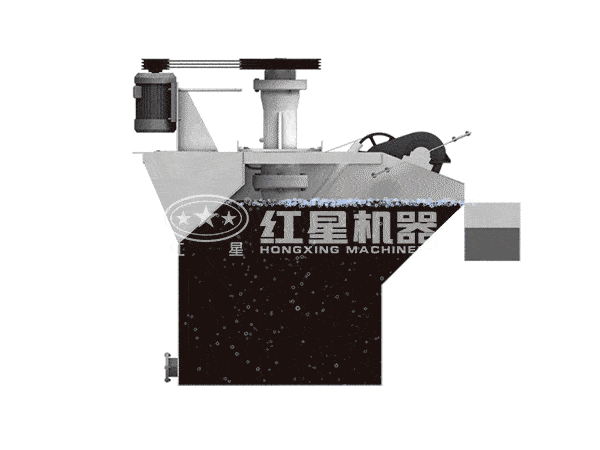

当浮选机工作时，矿浆由进浆管给到盖板的中心处，叶轮旋转产生离心力将矿浆甩出，在叶轮与盖板间形成一定的负压，外界的空气便自动地经由进气管而被吸入。

在叶轮的强烈搅拌作用下，矿浆与空气得到充分的混合，同时气流被分割成细小的气泡。此外，在叶轮叶片的后方也会从矿浆中析出一些气泡。矿化后的气泡升浮至泡沫区后，用刮板刮出即得泡沫产品。
